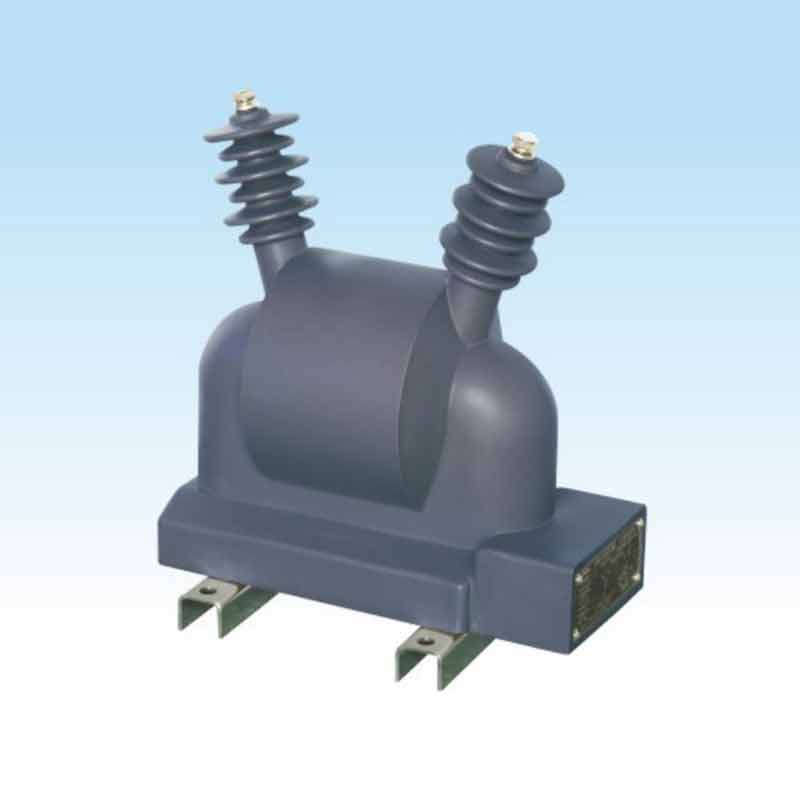

12kv டிஸ்சார்ஜ் சுருள்

இந்த 12kv டிஸ்சார்ஜ் சுருள் டிஸ்சார்ஜ் காயில் வெளிப்புற எபோக்சி பிசின் வார்ப்பு முழு-சீல் செய்யப்பட்ட தயாரிப்பு ஆகும். AC அதிர்வெண் 50Hz மற்றும் மதிப்பிடப்பட்ட மின்னழுத்தம் 10kV மற்றும் அதற்கும் குறைவான மின்சக்தி அமைப்புக்கு இது பொருந்தும். இது உயர் மின்னழுத்த இணை இணைப்பு மின்தேக்கி குழுவுடன் இணைக்கப்பட்டுள்ளது. மின்தேக்கி குழு கணினியிலிருந்து துண்டிக்கப்படும் போது, ​​மின்தேக்கி குழுவின் ரெசி-இரட்டை மின்னழுத்தத்தை பாதுகாப்பான மின்னழுத்தத்திற்கு குறைக்க ஐந்து வினாடிகள் மட்டுமே ஆகும். செயல்பாடு சாதாரணமாக இருக்கும்போது. இரண்டாம் நிலை முறுக்கு மின்னழுத்த குறிகாட்டியாக பயன்படுத்தப்படுகிறது. பயனர்களுக்கு சிறப்புத் தேவைகள் இருந்தால், அது எஞ்சிய மின்னழுத்த முறுக்குடன் ரிலே பாதுகாப்பு நடவடிக்கையைக் கொண்டிருக்கலாம்.

வகை விளக்கம்

தொழில்நுட்ப தரவு

a、சுமை சக்தி காரணி: COSф=0.8(பின்தங்கிய);

b、 மேற்பரப்பு ஊர்ந்து செல்லும் தூரம்: 530 மிமீக்கு மேல்;

c、 தயாரிப்புகள் DL/T653-2009《ஆர்டருக்கான உயர் மின்னழுத்த இணை இணைப்பு மின்தேக்கிக்கான டிஸ்சார்ஜ் சுருள்களின் விவரக்குறிப்பு 》 stansdrdsக்கு இணங்க உள்ளன;

d, பிற தொழில்நுட்ப தரவு பின்வரும் அட்டவணையைப் பார்க்கவும்:

ஒட்டுமொத்த பரிமாண வரைதல்

மின்தேக்கியுடன் இணைக்கும் வழி (வங்கி)
