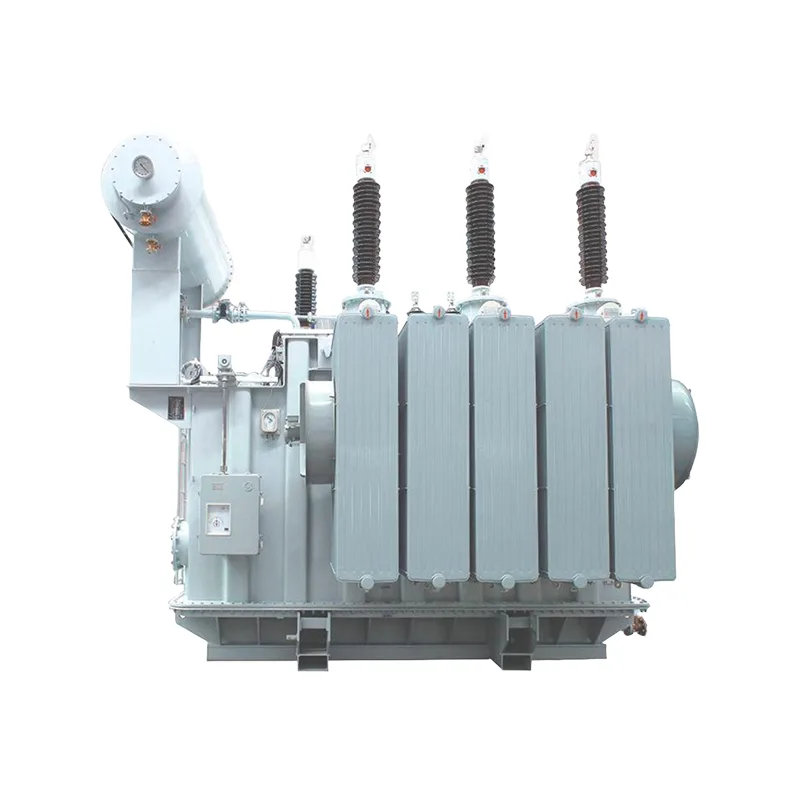

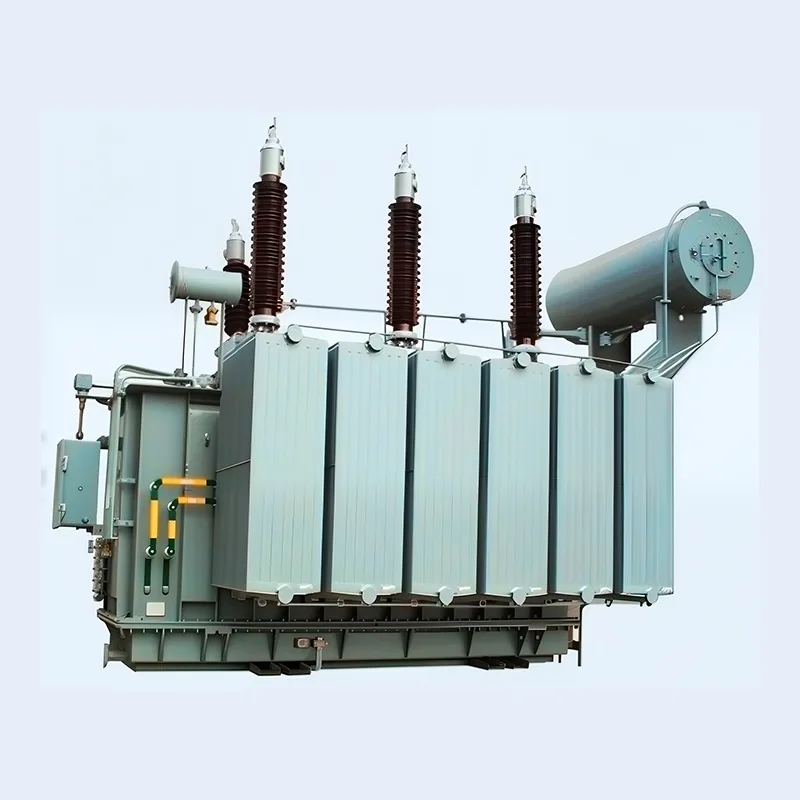

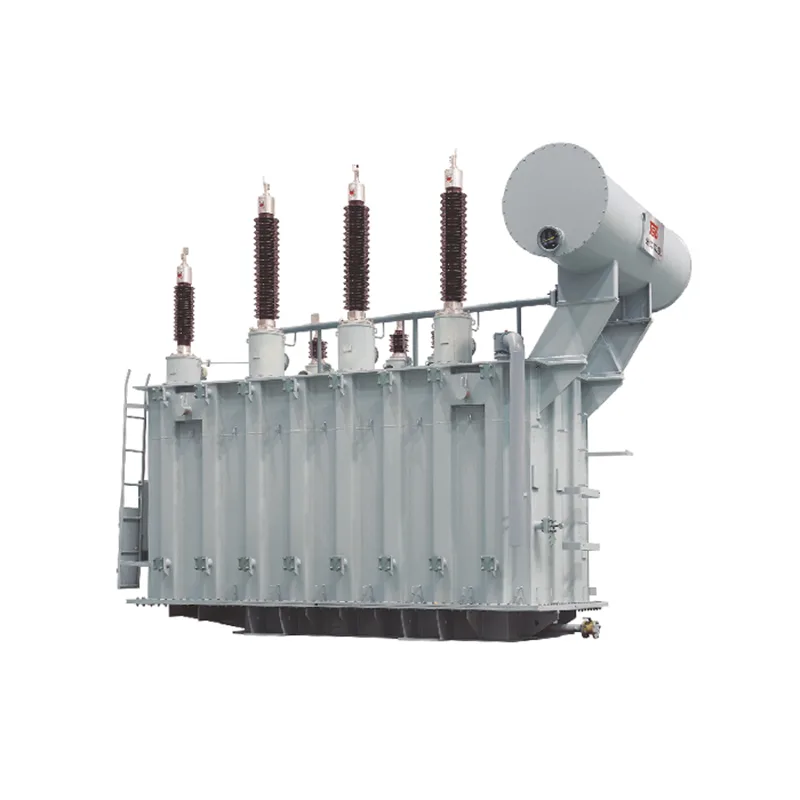

110KV எண்ணெயில் மூழ்கிய மின்மாற்றி

Dahu Electric என்பது சீனாவில் 110KV ஆயில்-இம்மர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர்களின் தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும். இந்த தயாரிப்பு மிகவும் நிலையானது, செலவு குறைந்த மற்றும் செயல்திறன் நம்பகமானது, மேலும் மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள் மற்றும் பெரிய தொழில்துறை, சுரங்க மற்றும் பெட்ரோ கெமிக்கல் நிறுவனங்களுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு விவரங்கள்

1. உயர் அழுத்த மின்மாற்றி, ஜப்பானிய தோஷிபா பகுப்பாய்வு மென்பொருள் மற்றும் எங்கள் நிறுவனத்தின் தனிப்பட்ட கணக்கீடு மற்றும் சரிபார்ப்பு நடைமுறைகளைப் பயன்படுத்தவும். தயாரிப்பின் செயல்திறனை உறுதி செய்வதற்காக, 110KV ஆயில்-இம்மர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர் கோர், சுருள், இயந்திரத்தின் உடல், லீட் வயர், ஆயில் டேங்க் மற்றும் இயந்திரத்தின் பிற பாகங்களை வடிவமைத்து சோதிக்கிறோம்.

2. எங்கள் தயாரிப்பு SSZ11-40000/110 குறுகிய சுற்று தாங்கும் திறன் மற்றும் தேசிய மின்மாற்றி தர மேற்பார்வை மற்றும் ஆய்வு மையத்தின் அனைத்து வழக்கமான வகை சோதனைகளிலும் தேர்ச்சி பெற்றுள்ளது.

3. இந்த தயாரிப்பு நிலைத்தன்மை, பொருளாதாரம், நம்பகத்தன்மை மற்றும் சுற்றுச்சூழல் பாதுகாப்பு ஆகியவற்றின் பண்புகளைக் கொண்டுள்ளது, மேலும் மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள் மற்றும் பெரிய தொழில்துறை, சுரங்க மற்றும் பெட்ரோ கெமிக்கல் நிறுவனங்களுக்கு ஏற்றது.

தயாரிப்பு நன்மைகள்

1, முழுமையாக சீல் வைக்கப்பட்ட மற்றும் தனிமைப்படுத்தப்பட்ட அமைப்பு நபரின் பாதுகாப்பிற்கு உத்தரவாதம் அளிக்கும்.

2, நெட்வொர்க் இழப்பு மற்றும் செயல்பாட்டு செலவைக் குறைக்க பொருளாதாரம் மற்றும் திறமையானது.

3、110KV ஆயில்-மிமர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர் ரிங் நெட்வொர்க்கிற்கு மட்டுமல்ல, டெர்மினலுக்கும் பயன்படுத்தப்படுகிறது.

4, குறைந்த இழப்பு, குறைந்த இரைச்சல், சிறந்த செயல்திறன்.

5, குறைந்த வெப்பநிலை, அதிக சுமை திறன்.

6, டிரான்ஸ்பார்மர் சிறப்பு கட்டமைப்பை ஏற்றுக்கொள்கிறது மற்றும் அதன் சிறந்த நன்மைகள் உயர் தரம்.

தொழில்நுட்ப அளவுரு

NVTC உடன் 6300kVA~120000kVA இரு முறுக்கு மின்மாற்றி

மதிப்பிடப்பட்ட திறன் (kVA)	மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தட்டுதல் வரம்பு			திசையன் குழு	நோ-லோவா மோசமான மின்னோட்டம் (%)	மின்மறுப்பு மின்னழுத்தம் (%)	சுமை இல்லாத இழப்புகள் (kW)	சுமை இழப்புகளில் (kW)
மதிப்பிடப்பட்ட திறன் (kVA)	உயர் வோக்கேஜ்	தட்டுதல் வரம்பு	குறைந்த மின்னழுத்தம்	திசையன் குழு	நோ-லோவா மோசமான மின்னோட்டம் (%)	மின்மறுப்பு மின்னழுத்தம் (%)	சுமை இல்லாத இழப்புகள் (kW)	சுமை இழப்புகளில் (kW)
6300	110,121	*2x2.5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

NVTC உடன் 6300kVA~100000kVA மூன்று முறுக்கு மின்மாற்றி

மதிப்பிடப்பட்டது திறன் (kVA)	மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தட்டுதல் வரம்பு			திசையன் grOA	நோ-லண்ட் கரட் (%)	மின்மறுப்பு மின்னழுத்தம் (%)		சுமை இல்லை இழப்புகள் (kW)	சுமையில் இழப்புகள் (kW)
மதிப்பிடப்பட்டது திறன் (kVA)	உயர் மின்னழுத்தம்	நடுத்தர மின்னழுத்தம்	குறைந்த மின்னழுத்தம்	திசையன் grOA	நோ-லண்ட் கரட் (%)	படி மேலே	கீழே இறங்கு	சுமை இல்லை இழப்புகள் (kW)	சுமையில் இழப்புகள் (kW)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 எம்வி~எல்வி:6.5	HV-MV:10.5 HV-LV: 17.5-18.5 எம்வி-எல்வி:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC உடன் 6300kVA~100000kVA இரு முறுக்கு மின்மாற்றி

மதிப்பிடப்பட்டது திறன் (kVA)	மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தட்டுதல் வரம்பு			திசையன் குழு	நோ-ஓட் தற்போதைய (%)	மின்மறுப்பு வாக்கெடுப்பு (%)	இழப்பு இல்லாத இழப்புகள் (kW)		சுமை இழப்புகளில் (kW)
	ஹைவீடேஜ்	தட்டுதல் வரம்பு	குறைந்த மின்னழுத்தம்0
6300	110	*8x 1.25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC உடன் 6300kVA~100000kVA மூன்று முறுக்கு மின்மாற்றி

மதிப்பிடப்பட்டது திறன் (kVA)	மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தட்டுதல் வரம்பு			திசையன் குழு.பி	சுமை இல்லை தற்போதைய (%)	மின்மறுப்பு மின்னழுத்தம் (%)	சுமை இல்லை இழப்புகள் (kW)	சுமையில் இழப்புகள் (kW)
மதிப்பிடப்பட்டது திறன் (kVA)	ஹைவிசிடேஜ்	நடுத்தர மின்னழுத்தம்	குறைந்த வால்டேஜ்	திசையன் குழு.பி	சுமை இல்லை தற்போதைய (%)	மின்மறுப்பு மின்னழுத்தம் (%)	சுமை இல்லை இழப்புகள் (kW)	சுமையில் இழப்புகள் (kW)
6300	110± 8x 12.5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17.5~18.5 எம்வி-எல்வி:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
